蒸发料片材生产线方案

工序流程

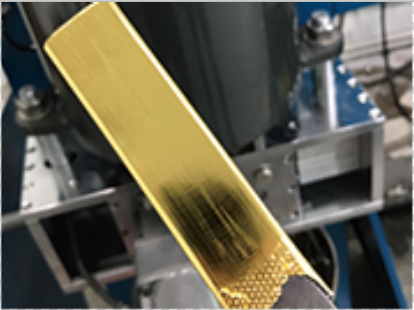

1.真空连续铸造（配套设备10P冷水机+真空泵）:

熔炼铸造一体：原材料经过熔炼后通过下引铸造出所需规格的片材。

惰性气体保护，下引发铸造，可以防止氧化，增加成品密度，几乎无损耗，无气孔。

2. 压片

将连续铸造生产出的片材，经过压片机轧制到指定厚度。采用高硬度材料轧辊，自动润滑系统，以及同步连杆齿轮，确保产品的平整度和厚度均匀性。

3. 分条

将压片后的成品通过多道分条机将其分切到指定的宽度。

4. 切片

三．主要设备及参数

1.4KG真空连续铸造机（配套10P冷水机+真空泵）

功率：13kw

电压：380V 三相

zui高温度：1600℃

K型热电偶：1100℃

zui大容量：4KG（黄金）

铸造材型：板料、圆条、方条、圆管

使用气体：氩气、氮气

适用金属：黄金、K金、银、铜及其合金

熔解时间：5

外形尺寸: 1100*1350*1830mm

重量：

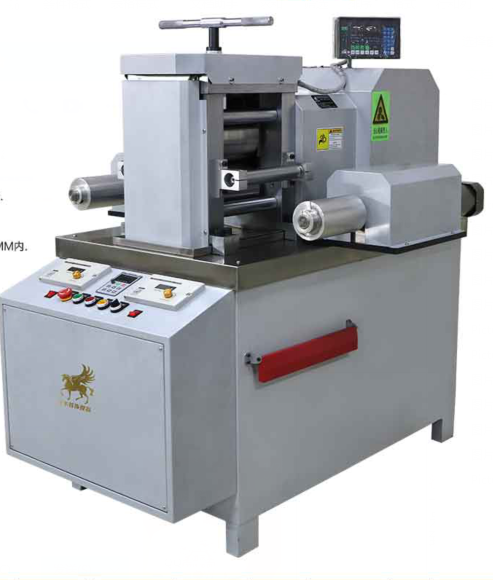

2.12P加强型压片机(带收放卷）

电源;380V

功率：9KW

压轴尺寸（D*L）150*210

zui大厚度：25mm

zui薄压片厚度：0.1MM（银）

zui佳压片宽度以内：60MM

转速：0~16转/分变频调速

润滑方式：自动供油

外形尺寸：1130*775*1400mm

机身重量：980KG

供电线平方:国标6平方或以上

空气开关；40A或以上

3.分条机

电源：220V/50HZ

功率：1100W

切片宽度：6-100mm

切片厚度：0.05-0.6mm

速度：0-20米/分钟（变频调速）

尺寸：1420*1030*1300,mm，

重：约350KG

收放卷方式：恒张力调节

自动计米或设置长度自动停机

    4.切片机（待定）

四、成品及技术要求：

    1.执行标准：GB/T 26312-2010 蒸发金；

2.技术参数：Au（wt%）≥99.999%；

3.外观：表面清洁，无拉伸润滑痕迹、油污、裂纹、毛刺等缺陷；

4.尺寸：长度5mm±1mm；宽度5mm±1mm，厚度0.6mm±0.05mm；

5.颜色：金本色；

6.用途：广泛应用于半导体芯片、太阳能光伏、平面显示、特种涂层等

五、现场环境要求

    场地尺寸:长度12米 X 宽度3米

环境温度：0~45摄氏度；

相对湿度：20~90%RH；

 电源：三相5线380V/AC；

 电压波动范围：±10%；

 频率：50Hz；

 压缩空气：6kgf/cm²（需要滤出水、油等），压力波动范围±10%；

 现场无有害气体。
