金币铸造生产线方案

金币铸造工序流程

连铸——>压片——>开料：

退火——>抛光——>压印：

1.连续铸造（配套设备10P冷水机）:
 熔炼铸造一体：原材料经过熔炼后通过下引铸造出所需规格的片材。

2. 压片

        将连续铸造生产出的片材，经过轧制到指定厚度。

3. 开料

         将压片后的成品通过开料机冲压成所需形状的坯料。

4. 退火

         材料经过退火后使材料变软，便于酸洗。

5. 抛光

         使用抛光机清洁材料，抛光时间约20min。

6. 压币机

         经过抛光和清洗后，使用液压机进行金币图形冲压，达到成品效果。

三．主要设备及参数

1.8KG连续铸造机（配套10P冷水机）

功率：20kw

电压：380V 三相

zui高温度：1600℃

K型热电偶：1100℃

zui大容量：8KG（黄金）

铸造材型：板料、圆条、方条、圆管

使用气体：氩气、氮气

适用金属：黄金、K金、银、铜及其合金

熔解时间：5

外形尺寸: 900*900*1630mm

2.12P加强型压片机(带收放卷）

电源;380V

功率：9KW

压轴尺寸（D*L）150*210

zui大厚度：25mm

zui薄压片厚度：0.1MM（银）

zui佳压片宽度以内：60MM

转速：0~16转/分变频调速

润滑方式：自动供油

外形尺寸：1130*775*1400mm

机身重量：980KG

供电线平方:国标6平方或以上

空气开关；40A或以上

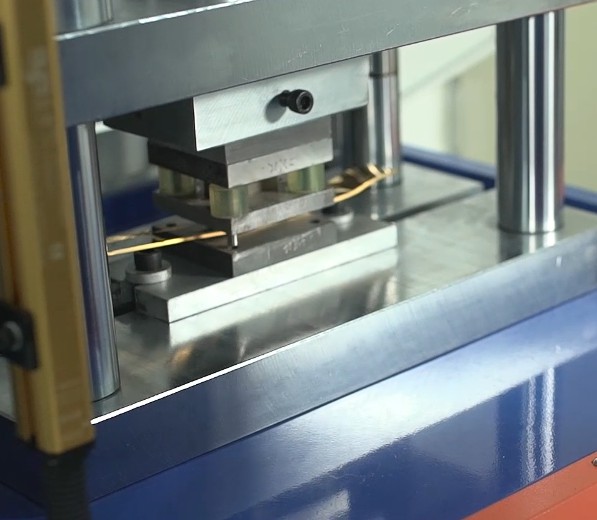

3.开料机

电源；380V三相

功率；3.75KW

主缸出力（Ton)20

油缸zui大行程250mm

zui大封闭高度300mm

zui小闭合高度50mm

工作台面积（左右柱内350mm*前后边缘260mm）

下工作台与地面距离850mm

下行速度38mm/s

回程速度32mm/s

4.隧道退火炉

电源：380V三相

功率: 15KW

外形尺寸：长3500*宽600MM*高1400MM

进货炉膛尺寸：宽70*高40MM

网高温段长度：1.2米

冷却带长度： 1.5米

带运营模式：变频调节

冷却方式：水冷（需方另外购水桶80MM*1米以上水桶）

zui高温度：950度

5.KT-250电子滚动抛光机

电压：110-220V

抛光桶规格：250*220mm

容量：8KG

重量：12KG

机身尺寸：298*222*325mm

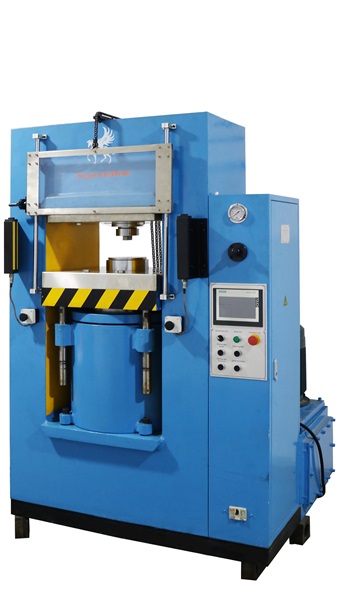

6.压币机

电源；380V三相

电机功率；7.5KW

公称力；300Ton

系统zui大工作压力；24Mpa

活动工作台zui大行程；150mm

开口高度；380mm

活动工作台距离地面zui低高度；1080mm

活动工作台上行速度；80mm/s

活动工作台回程速度；90mm/s

活动工作台有效面积；左右L-R/580mm

前后F-B/540mm

左右L-R/1200mm

前后；F-B/1165mm

外形尺寸；1895mm

重量约；3300KG
