造粒-金锭生产线方案

工序流程.

1.造粒（配套设备15P+3P冷水机各一台）:

熔炼铸造一体：原材料经过熔炼后通过自重造粒方式生产出所需颗粒，用于铸造称重。

2. 铸锭（配套真空泵，冷水机）

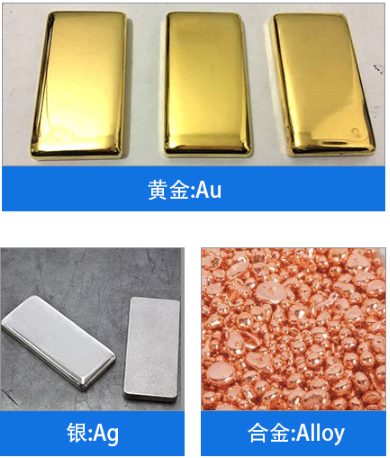

PLC控制，通过真空铸锭方式，铸造出所需的锭子，纯金纯银可以达到镜面效果。

3. 冲压

将铸造出的锭子产品，通过油压方式制作出所需要的成品图案。

三．主要设备及参数

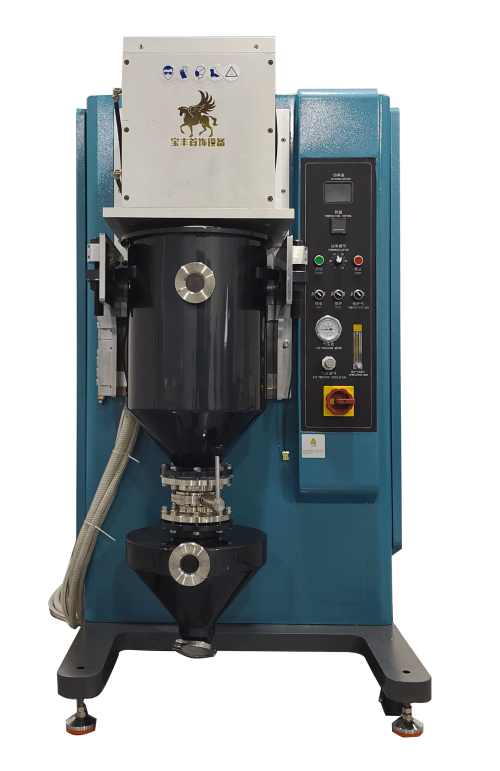

1.造粒机（配套15P+3P冷水机）

电源;380V 三相

功率：65KW

测温范围：0-1500℃

熔炼+造粒：30-40min

适用金属：黄金、银、铜

金属容量：100KG（黄金）

铸造材型：颗粒

外形尺寸：1300*1050*2120mm 重量：

（配160A空气开关，25平方的电线） （配60A空气开关） 10平方的电线

2.金锭成型机(配套真空泵+冷水机）

功率：45kw

电压：380V 三相

控制系统：PLC控制

适用金属：黄金、K金 银

真空泵：15L真空泵以上

熔炼+冷却：13min

金属容量：1出4（4KG黄金）

熔炼金属zui大尺寸：27CM*115宽

适用铸型：国标和自定义银板、条锭

冷却方式：水冷

外形尺寸：1450*620*1180mm

机身重量：295KG

（用125A空气开关） 16平方的电线

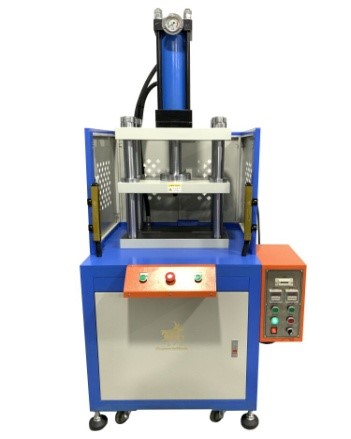

3.油压机

电源；380V三相

功率；3.75KW

主缸出力（Ton)20

油缸zui大行程250mm

zui大封闭高度300mm

zui小闭合高度50mm

工作台面积（左右柱内350mm*前后边缘260mm）

下工作台与地面距离850mm

下行速度38mm/s

回程速度32mm/s

四 现场环境要求

场地尺寸:长度10米 X 宽度3米

环境温度：0~45摄氏度；

相对湿度：20~90%RH；

电源：三相5线380V/AC；

电压波动范围：±10%；

频率：50Hz；

压缩空气：

6kgf/cm²（需要滤出水、油等），压力波动范围±10%；

现场无有害气体。
