8-2.7mm连续压线机方案

一、连续压线机

1：配合自主设计设备，实现线材连续生产。达到成品尺寸公差标准性,节约人力资源，减少生产成本,提高生产效率等优势

2：机身厚重,增加设备工作时的平稳性.自动加油润滑系统,微粒过滤,无需人工润滑,更加人性化.

3：严格控制设备零件的制造精度,机械零部件按图纸精度加工,同一型号可互换,维修方便省时快捷.

4：压线损耗低,按数据开槽.

5：外表美观大方,钣金机架都为烤漆处理,内外一致,零件电镀或发黑处理.

6：配备断丝停机、报警功能

7：设备配有冷却系统.

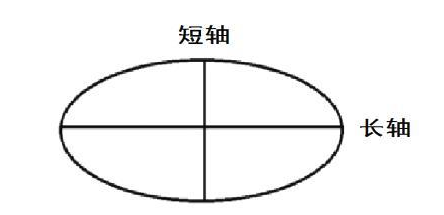

1：对来料进行连轧，然后落线收卷；进线8mm-2.7mm椭圆线，精度：长轴与短轴相差0.4mm内；

在轧制道次中间，需要包含这两个规格。并且这两规格可以进行选取，当成品为φ3.98mm时，用导向装置引出线材直接收卷φ3.98mm椭圆线，精度:长轴与短轴相差0.4mm以内，当成品为φ2.7mm时，设备直接运转即可.

2：压轴直径85mm.

3：收卷器加防护器，收卷重量30-50KG

4：冷却系统里面加装过滤器

5：轧制油使用5#白油；

6、丝材入口有矫直、导向轮，防止丝材跑偏；

7、配备脚踏点动开关和自动运行模式；配有急停开关，急停控制面板一个，中部，尾款各设定一个,共3个.

8、收线内径可以满足450mm。控制方式：如下图

可快速取料,但不可调直径.

9、设备设计轧制速度可调,加设变频调速器

10、变频器采用三菱或西门子

11、低压电器选择施耐德或合资品牌，

12：内加不锈钢衬板，使用润滑油后不存在油液外溢，各个螺丝孔装有密封圈或密封垫片.

13：重要部位、配件的品牌及型号：

德国西门子PLC控制面板

电机:采用上海犇马

轧辊直径85mm材质:为DC53

轴承:日本NSK/德国FAG

14：设备的操作安全便捷：进料前导向功能，防止跑偏，自带喷淋冷却系统，降低材料和轧辊表面温度，恒张力卧式排线收卷,不断线.自动紧急停止装置，缺料/完成作业时会自动停止运行。

15、主机颜色RAL9002为主要颜色。

16、设备表面触模屏显示：杭州华光焊接新材料股份有限公司。

1：根据以上的尺寸，日产能约：500KG/8小时

2：zui大设计轧制速度：75米/分钟

3：轧辊耐用性:压制100-200吨需要重磨或更换
